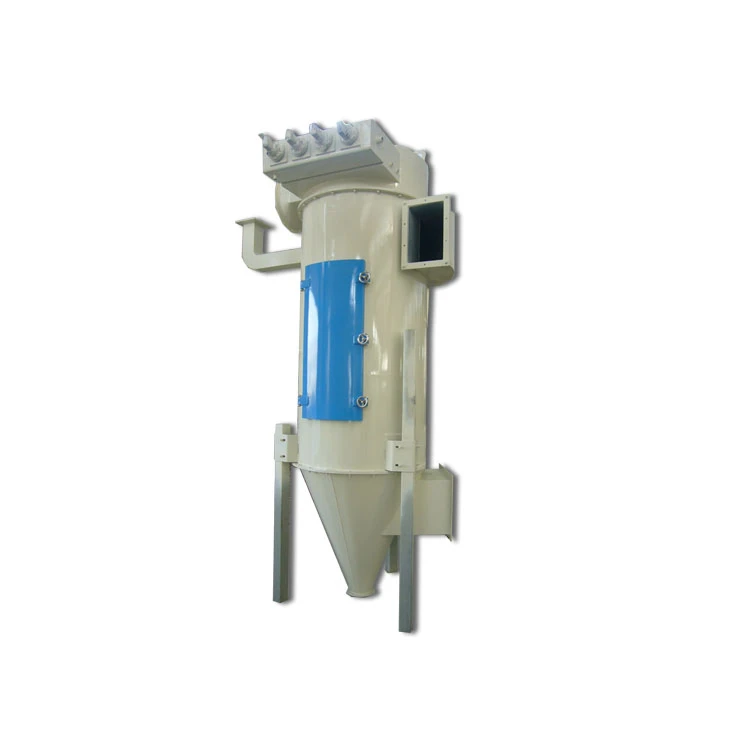

Col·lector de pols TBLMY

Sistema de col·lector de pols

TBLMY col·lector de pols de filtre de raig d'alta pressió

Característiques: Amb sobres de filtratge plans, estructura compacta i petita petjada.

Aplicació: Recollida de pols en equips de transport.

Pressió de l'aire de treball: 0,2-0,4 MPa

Àrea de filtratge (opcional): 5.6m², 10.5m², 17,5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Aplicació i adaptabilitat

TBLMy Jet Filter Dust Collector pertany a un jet d'aire invers de baix pressió, col·lector de pols d'impulsos, presentat per un rendiment fiable, recollida de pols d'alta eficiència, baixa concentració de descàrrega, fàcil funcionament i manteniment. És aplicable al control de pols en indústries de cereals i processament de pinsos, maquinària, metal·lúrgia, materials de construcció i ciment, i neteja o reciclatge i filtrat de pols en transport pneumàtic o recollida de conductes d'aspiració.

Trets

Aquest producte apareix d'un col·lector de pols de cicló. L'aire que conté pols entra tangencialment a la caixa i està separat per la gira; la pols de grans dimensions s'assenta en primer lloc, la pols de mida petita es filtra a través d'una màniga filtrant per millorar la vida útil de la màniga;

Un mecanisme de muntatge i desmuntatge ràpid fabricat amb tecnologia de patent per a la màniga de tela és aplicable per millorar l'entorn de funcionament i l'eficiència del treball;

TDFD Tipus vàlvula solenoide s'adopta per muntar i desmuntar fàcilment i per a això es pot realitzar una vàlvula solenoide diverses mànigues alhora;

S'adopta un instrument de control d'impulsos tipus TKZM per a aquesta regulació multidis circuit amb bona ajustabilitat, precisió i rendiment estable.

Hi ha mecanismes de descàrrega de pols cònica inferior i fons pla, per tal d'optimitzar el mecanisme de descàrrega de pols amb fons pla.

Tensió d'entrada de la vàlvula solenoide: DC 24 V, corrent: 0,8 A ~ 1A , entorn de treball: -10 ° C ~ 50 ° C, humitat relativa ≤85%, mitjans de treball: aire net, pressió de treball de la font d'aire: 0,5 MPa ~ 0,7Mpa.

La tensió de treball de la resaca d'aire serà de CA 380 (1±5%) V, i el material no es barrejarà amb impureses de fibra i grans sòlids.

La pressió de la font d'aire per a l'eliminació de pols serà de 0,5 MPa ~ 0,7MPa, si s'utilitza en casos especials, la pressió pot ser inferior a 0,5MPa;

Resistència del col·lector de pols: P<>

Eficiència del col·lector de pols: 99,5% η≥;

Velocitat de l'aire filtrant: ≤4 (m /min);

Especificació de la màniga filtrant: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Principi de funcionament i característiques dels principals components

Caixa superior

La caixa superior és un component per recollir l'aire net filtrat, completat amb una presa d'aire a la part superior, i inclou un dispositiu de raig d'aire. En obrir la coberta superior de la caixa superior, el dispositiu de raig d'aire es pot comprovar i reemplaçar (normalment és innecessari).

Caixa del mig

La caixa mitjana és un component per filtrar l'aire que conté pols entrant i també per establir les grans partícules de pols; la part superior està connectada amb la caixa superior, la part inferior està connectada amb la caixa inferior i hi ha un dispositiu de màniga filtrant. Hi ha una porta d'inspecció a la caixa, que es pot obrir per inspeccionar i reemplaçar la màniga filtrant.

Caixa inferior (fons pla —— caixa inferior, fons cònic ——búnquer)

La caixa inferior és el component per descarregar pols i equipada amb un dispositiu de descàrrega de pols. La part inferior té una presa de pols que està connectada amb la cambra d'aire. Hi ha un forat al costat de la caixa inferior i s'utilitza per inspeccionar el dispositiu de descàrrega de pols i afegir oli de lubricació en obrir-lo. La pols es descarrega a través d'un búnquer cònic mitjançant la gravetat de la pols, de manera que la pols pot ser recollida al llarg de la superfície cònica i descarregada.

Paràmetres tècnics
