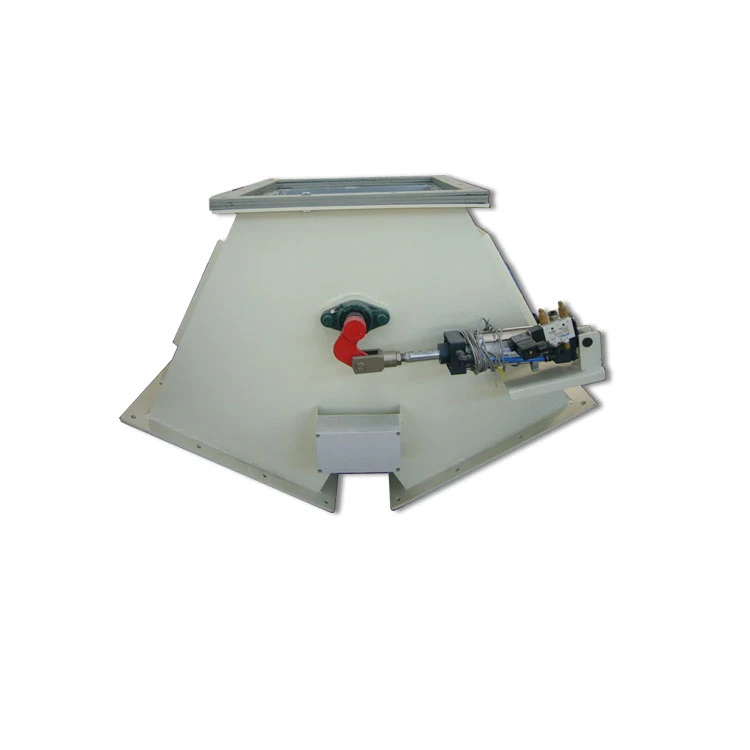

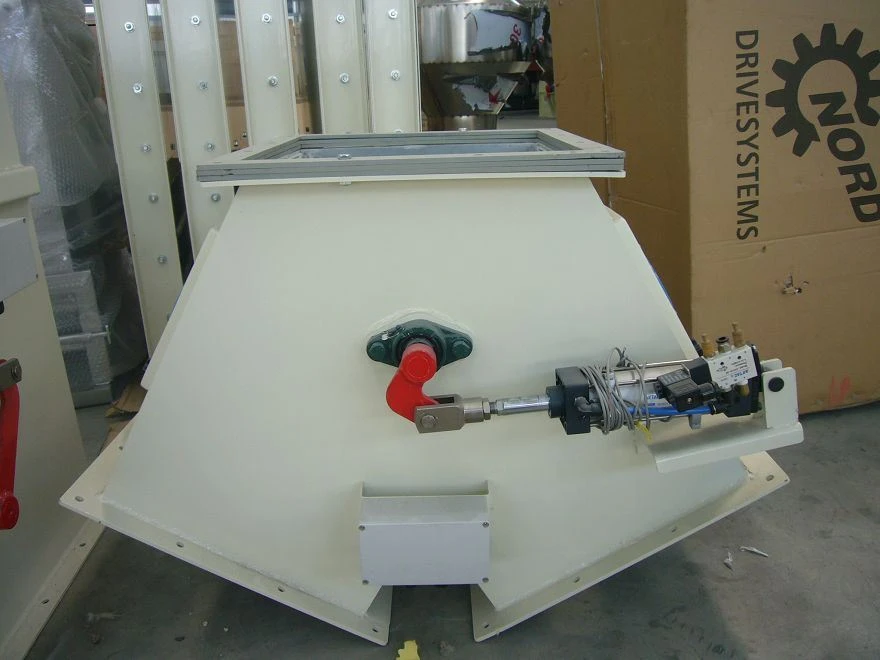

Desviador elèctric de tipus quadrat de la sèrie TBDD
Estructura simple i compacta, fàcil instal·lació
Funcionament segur i fiable, baix manteniment
Hi ha broquets de 30 graus i 45 graus disponibles
L'àrea del broc va variar entre 100100 i 500500 cm2
Marques de seguretat i descripció
Les següents marques de seguretat s'etiqueten a la carcassa per recordar als clients que garanteixin la seguretat del personal i de la màquina quan funcionin, i s'han de complir estrictament totes les normes de funcionament.
Safety mark "Beware of injury from the machine" at inlet and outlet reminds that DO NOT start up the machine for commissioning and operation before the equipment is completely linked with the system.
Paràmetre tècnic
Item | Model de cilindre pneumàtic | Pressió de treball | Interruptor magnètic | Empenta teòrica | Tensió teòrica | Capacity |
TBDQ2020/45 graus | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ2020/30 grau | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ2525/45 graus | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ2525/30 graus | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ3030/45 graus | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ3030/30 graus | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ4040/45 graus | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ5050/45 graus | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ6060/45 graus | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ8080/45 graus | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Nota:l'empenta teòrica anterior i la tensió teòrica es calculen sobre una pressió atmosfèrica de 6 bar.
